Dá sa MCB 1P 16A použiť v obvode nabíjania batérie?
Ako dodávateľ ističov MCB 1P 16A sa často stretávam so zákazníkmi týkajúcimi sa vhodnosti našich výrobkov v rôznych elektrických aplikáciách. Jednou z často kladených otázok je, či je možné použiť MCB 1P 16A v obvode nabíjania batérie. V tomto blogovom príspevku sa ponorím do tejto témy a poskytnem komplexnú analýzu založenú na elektrických princípoch a praktických úvahách.
Pochopenie MCB 1P 16A
Pred diskusiou o svojej aplikácii v obvode nabíjania batérie najskôr pochopme, čo je MCB 1P 16A. „MCB“ znamená miniatúrny istič, ktorý je automatickým elektrickým spínačom určeným na ochranu elektrického obvodu pred poškodením spôsobeným nadprúdom, zvyčajne vyplývajúcim z preťaženia alebo krátkeho obvodu. „1p“ naznačuje, že ide o jeden pólový istič, čo znamená, že dokáže ovládať a chrániť iba jeden elektrický vodič. „16A“ predstavuje menovitý prúd ističa, ktorý je maximálnym prúdom, ktorý môže istič nepretržite prenášať za normálnych prevádzkových podmienok bez zakopnutia.
Základy obvodu nabíjania batérie
Obvod nabíjania batérie je navrhnutý tak, aby previedol elektrickú energiu zo zdroja energie (napríklad napájací mriežku alebo solárny panel) do chemickej energie uloženej v batérii. Proces nabíjania zahŕňa riadenie prúdu a napätia dodávaného do batérie, aby sa zabezpečilo bezpečné a efektívne nabíjanie. Rôzne typy batérií, ako napríklad olovo - kyselina, lítium a ión a nikel - kadmium, majú rôzne požiadavky na nabíjanie, pokiaľ ide o nabíjanie prúdu, nabíjacie napätie a čas nabíjania.
Faktory, ktoré je potrebné zvážiť pri používaní MCB 1P 16A v obvode nabíjania batérie
1. Nabíjanie prúdu
Prvým a najdôležitejším faktorom je nabíjací prúd batérie. Ak je nabíjací prúd batérie v menovitom prúde MCB 1P 16A (tj menší alebo rovný 16A), potom sa môže MCB použiť na ochranu nabíjacieho obvodu. Napríklad, ak nabíjate malú batériu olovo - kyselinou s nabíjacím prúdom 10A, MCB 1P 16A zvládne prúd bez zakopnutia za normálnych podmienok. Ak však nabíjací prúd presiahne 16A, MCB sa začne a preruší proces nabíjania. Toto je bezpečnostný prvok na zabránenie prehriatiu a poškodeniu obvodu.
2. Inrush Current
V niektorých obvodoch nabíjania batérie, najmä tých s kapacitnými alebo indukčnými komponentmi, môže dôjsť k inrushovému prúdu pri spustení procesu nabíjania. Prúd Inrush je krátkodobý vysoký prúdový nárast, ktorý môže byť niekoľkokrát vyšší ako normálny nabíjací prúd. MCB 1P 16A by mal mať schopnosť odolávať tomuto inrush prúdu bez zakopnutia. Niektoré MCB sú navrhnuté s vysokou inrushovou súčasťou vydrží kapacitu, ktorá je obvykle špecifikovaná v údajovom liste o produkte. Ak je inrush prúd príliš vysoký a MCB sa často stretáva, môže byť potrebné zvoliť istič s vyšším hodnotením prúdu alebo použiť ďalšie komponenty na obmedzenie prúdu IRUSH.
3. Preťaženie a krátke - ochrana obvodov
Jednou z hlavných funkcií MCB v obvode nabíjania batérie je zabezpečenie preťaženia a krátkej ochrany obvodov. V prípade preťaženia, kde prúd presahuje menovitý prúd MCB na dlhšiu dobu, sa MCB vydala na ochranu obvodu. Podobne v prípade krátkeho obvodu, kde dochádza k náhlemu a významnému zvýšeniu prúdu, sa MCB dostane takmer okamžite. Táto ochrana je nevyhnutná na zabránenie poškodeniu batérie, nabíjacieho zariadenia a na zabránenie potenciálnym nebezpečenstvám požiaru.
4. Kompatibilita napätia
Napätie obvodu nabíjania batérie musí byť tiež kompatibilné s MCB. Väčšina ističov MCB 1P 16A je navrhnutá pre aplikácie s nízkym napätím, zvyčajne do 250 V alebo 400 V. Ak obvod nabíjania batérie pracuje pri vyššom napätí, môže sa vyžadovať iný typ ističa alebo ďalšie napätie - konverzné komponenty.
Výhody použitia MCB 1P 16A v obvode nabíjania batérie
- Bezpečnosť: MCB poskytuje spoľahlivé preťaženie a krátku ochranu obvodov, čo pomáha predchádzať poškodeniu batérie a nabíjacieho zariadenia. To znižuje riziko elektrických požiarov a iných bezpečnostných rizík.
- Pohodlie: MCB sa ľahko inštalujú a ovládali. Po zakopnutí sa môžu ľahko resetovať, čo je pohodlnejšie v porovnaní s poistkami, ktoré je potrebné vymeniť po vyfukovaní.
- Cena - Efektívnosť: Ističe MCB 1P 16A sú relatívne lacné v porovnaní s niektorými inými typmi ochranných zariadení, čo z nich robí nákladovú cenu - efektívnu voľbu pre malé obvody na nabíjanie batérií s malými - až - stredne.
Obmedzenia a úvahy
- Obmedzená súčasná kapacita: Ako už bolo spomenuté vyššie, menovitý prúd 16A môže byť nedostatočný pre niektoré obvody nabíjania batérie s vysokým výkonom. V takýchto prípadoch by sa mal brať do úvahy istič s vyšším menovitým prúdom.
- Environmentálne podmienky: Výkon MCB môže byť ovplyvnený environmentálnymi faktormi, ako je teplota, vlhkosť a vibrácie. Extrémne podmienky prostredia môžu spôsobiť, že MCB predčasne vyletí alebo zníži jeho životnosť. Preto je dôležité zvoliť MCB, ktorý je vhodný pre konkrétne podmienky prostredia obvodu nabíjania batérie.
Súvisiace výrobky pre obvody nabíjania batérie

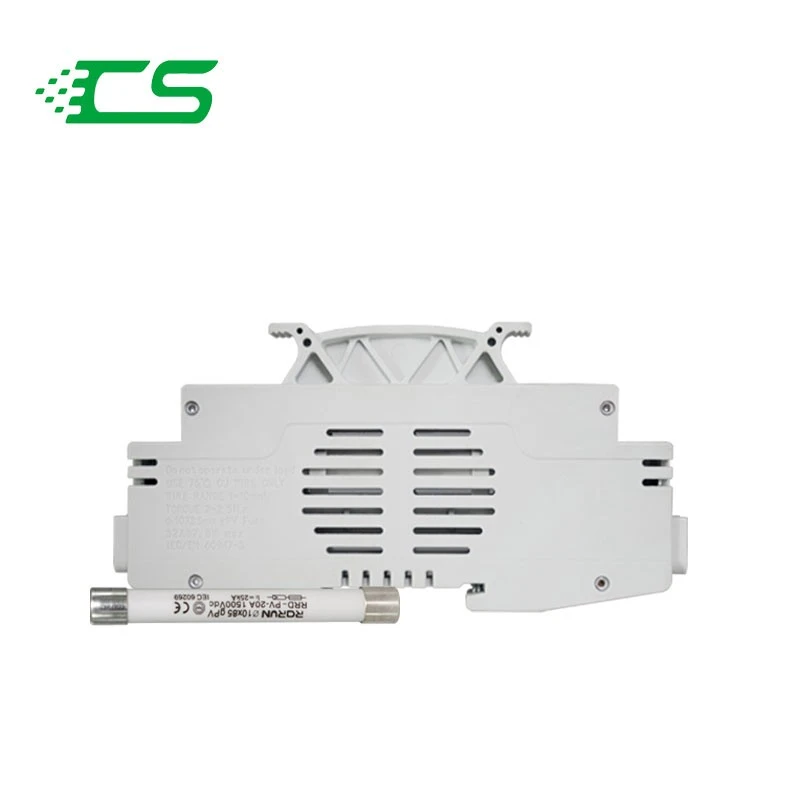

Okrem MCB 1P 16A existujú aj ďalšie výrobky, ktoré sa dajú použiť v obvodoch nabíjania batérií na zvýšenú ochranu. NapríkladPV Protivalové poistky s jedným prúdomMôže poskytnúť dodatočnú ochranu vo fotovoltaických systémoch založených na nabíjaní batérií. Tieto poistky sú navrhnuté tak, aby chránili obvod pred nadprúdom v aplikáciách priameho prúdu, ktoré sú bežné pri nabíjaní batérií s batériou so solárnym.
Ďalším dôležitým produktom jeOchrana proti blesku. Bleskové údery alebo špičky napätia môžu spôsobiť značné poškodenie obvodov nabíjania batérie. Prepäťový ochranca môže odvrátiť prebytočné napätie na zem a chrániť batériu, nabíjacie zariadenie a MCB pred poškodením.
NášMikrobreakSéria MCBS tiež ponúka celý rad možností pre rôzne aplikácie nabíjania batérií. Tieto MCB sú známe svojou kompaktnou veľkosťou, vysokou výkonnosťou a spoľahlivou ochranou.
Záver
Záverom možno povedať, že MCB 1P 16A sa môže použiť v obvode nabíjania batérie, ak je nabíjací prúd v rámci svojej menovitej kapacity, vydrží prúd Inrush a napätie je kompatibilné. Poskytuje základné preťaženie a krátke ochrany obvodov, čím sa zvyšuje bezpečnosť a spoľahlivosť obvodu nabíjania. Je však dôležité brať do úvahy špecifické požiadavky obvodu nabíjania batérie, ako je napríklad prúd, podmienky prostredia a možnosť budúceho rozšírenia.
Ak máte záujem o naše produkty MCB 1P 16A alebo potrebujete viac informácií o ich používaní v obvodoch nabíjania batérií, vítame vás, aby ste nás kontaktovali kvôli podrobnej diskusii a rokovania o obstarávaní. Náš tím expertov je pripravený pomôcť vám pri hľadaní najvhodnejších riešení pre vaše elektrické potreby.
Odkazy
- Elektrická inštalácia príručky, Schneider Electric
- Zásady a postupy nabíjania batérie, publikácie IEEE
