Ako dodávateľ AC MCB (Miniature Circuit Breaker) chápem kľúčovú úlohu, ktorú tieto zariadenia zohrávajú v elektrických systémoch. Zabezpečenie správneho fungovania AC MCB je nevyhnutné pre bezpečnosť a účinnosť akejkoľvek elektrickej inštalácie. V tomto blogovom príspevku sa podelím o niekoľko účinných spôsobov, ako skontrolovať, či AC MCB funguje tak, ako má.
Vizuálna kontrola
Prvým krokom pri kontrole AC MCB je dôkladná vizuálna kontrola. Začnite skúmaním exteriéru MCB. Hľadajte akékoľvek známky fyzického poškodenia, ako sú praskliny, popáleniny alebo zmena farby. Môžu naznačovať prehriatie alebo iné vnútorné problémy. Prasknutý kryt môže umožniť vniknutie vlhkosti alebo prachu, čo môže ohroziť výkon a bezpečnosť MCB.
Skontrolujte ovládaciu rukoväť MCB. Medzi polohami "ON" a "OFF" by sa mal plynulo pohybovať. Ak je rukoväť stuhnutá alebo ťažko ovládateľná, môže to byť znakom mechanického opotrebovania alebo vnútorného poškodenia. Tiež sa uistite, že rukoväť zostane pevne v polohe "ON", keď má MCB viesť elektrinu. Uvoľnená alebo kývajúca sa rukoväť môže spôsobiť neočakávané vypnutie MCB.
Skontrolujte svorky MCB. Mali by byť čisté a bez korózie. Skorodované svorky môžu zvýšiť odpor, čo vedie k prehriatiu a potenciálnemu zlyhaniu MCB. Ak spozorujete akúkoľvek koróziu, je dôležité dôkladne vyčistiť svorky pomocou vhodného čističa elektrických kontaktov.
Testovanie vypínacej funkcie
Jednou z najdôležitejších funkcií AC MCB je jeho schopnosť vypnúť sa, keď dôjde k nadprúdu alebo skratu. Existuje niekoľko spôsobov, ako otestovať túto funkciu.
Použitie testovacej lampy
Jednoduchý a základný spôsob je použitie testovacej lampy. Najprv sa uistite, že napájanie obvodu je vypnuté. Pripojte testovaciu lampu cez vstupné a výstupné svorky MCB. Potom znova zapnite napájanie. Ak MCB funguje správne, testovacia lampa by sa mala rozsvietiť, keď je MCB v polohe "ON".
Ďalej simulujte nadprúdovú situáciu. Môžete to urobiť postupným zvyšovaním zaťaženia okruhu. Keď sa prúd blíži k menovitému vypínaciemu prúdu MCB, MCB by sa mal vypnúť a testovacia lampa by mala zhasnúť. Ak MCB nevypne, keď prúd prekročí svoju menovitú hodnotu, nefunguje správne a je potrebné ho vymeniť.
Použitie testera ističa
Presnejším a profesionálnejším spôsobom, ako otestovať vypínaciu funkciu, je použiť tester ističa. Tieto testery sú navrhnuté špeciálne na meranie vypínacieho času a prúdu MCB.
Pripojte tester ističa k MCB podľa pokynov výrobcu. Tester aplikuje riadený prúd na MCB a zmeria čas, ktorý potrebuje MCB na vypnutie. Porovnajte nameraný vypínací čas a prúd so špecifikáciami poskytnutými výrobcom MCB. Ak sú namerané hodnoty mimo prijateľného rozsahu, MCB môže byť chybný.
Testovanie izolačného odporu
Testovanie izolačného odporu je ďalším dôležitým aspektom kontroly AC MCB. Tento test pomáha určiť integritu izolácie v MCB.
Na vykonanie testu izolačného odporu budete potrebovať tester izolačného odporu, tiež známy ako megger. Najprv vypnite napájanie obvodu a odpojte všetky záťaže od MCB. Potom pripojte vodiče meggera k príslušným svorkám MCB.
Nastavte megger na príslušnú úroveň napätia (zvyčajne 500 V alebo 1000 V pre nízkonapäťové MCB). Odčítajte izolačný odpor. Vysoká hodnota izolačného odporu (zvyčajne rádovo v megaohmoch) naznačuje, že izolácia je v dobrom stave. Nízka hodnota izolačného odporu môže naznačovať, že izolácia bola poškodená, čo môže viesť k zvodovým prúdom a potenciálnym elektrickým rizikám.
Termálne zobrazovanie
Tepelné zobrazovanie môže byť užitočným nástrojom na detekciu prehriatia v AC MCB. Prehriatie môže byť znakom problému, ako je uvoľnené spojenie, vysoký odpor alebo vnútorné poškodenie.
Použite termovíznu kameru na skenovanie MCB, kým je v prevádzke. Hľadajte nejaké horúce miesta na MCB. Významný teplotný rozdiel medzi rôznymi časťami MCB alebo teplota, ktorá presahuje normálny rozsah prevádzkových teplôt, môže znamenať problém.
Kompatibilita s inými komponentmi
Je tiež dôležité zabezpečiť, aby bol AC MCB kompatibilný s ostatnými komponentmi v elektrickom systéme. Napríklad MCB by mal byť správne dimenzovaný na napätie a prúd obvodu. Ak je MCB podhodnotený, môže sa často vypínať, dokonca aj za normálnych prevádzkových podmienok. Na druhej strane, nadhodnotený MCB sa nemusí spustiť, keď by mal, čo môže byť nebezpečné.
Zvážte aj kompatibilitu s inými ochrannými zariadeniami v systéme, ako naprPrepäťové blokátoryaOchranné poistky solárneho DC Link. Tieto zariadenia spolupracujú na ochrane elektrického systému a akákoľvek nekompatibilita môže viesť k nesprávnej prevádzke.
Kontrola inštalácie v reálnom svete
V reálnej inštalácii je dôležité monitorovať výkon AC MCB v priebehu času. Hľadajte akékoľvek známky abnormálneho správania, ako je časté zakopnutie, bzučanie alebo nezvyčajné pachy. Ak spozorujete niektorý z týchto príznakov, je dôležité okamžite zistiť príčinu.

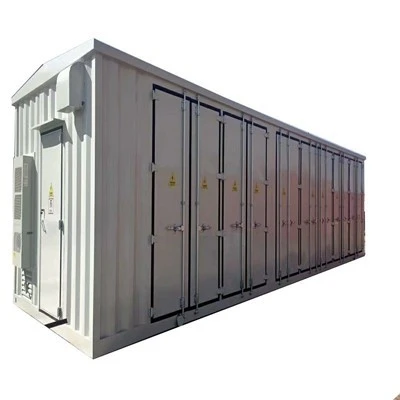

Pre väčšie elektrické systémy, ako sú naprDistribuovaná fotovoltická rozvodňaPravidelná údržba a testovanie AC MCB sú ešte dôležitejšie. Tieto systémy majú často zložité elektrické zaťaženie a vyžadujú spoľahlivú ochranu.
Záver
Kontrola, či AC MCB funguje správne, je viackrokový proces, ktorý zahŕňa vizuálnu kontrolu, testovanie vypínacej funkcie, testovanie izolačného odporu, tepelné zobrazovanie a zabezpečenie kompatibility s inými komponentmi. Dodržiavaním týchto krokov môžete zaistiť bezpečnosť a spoľahlivosť vášho elektrického systému.
Ako dodávateľ AC MCB ponúkame vysokokvalitné MCB, ktoré sú prísne testované, aby spĺňali medzinárodné normy. Ak máte akékoľvek otázky týkajúce sa našich produktov alebo potrebujete pomoc s testovaním a výberom AC MCB, neváhajte nás kontaktovať kvôli obstarávaniu a ďalšej diskusii.
Referencie
- Príručka elektrickej inštalácie, Schneider Electric
- IEC 60898 - 1:2019, Ističe na nadprúdovú ochranu pre domáce a podobné inštalácie - Časť 1: Ističe na striedavý prúd.
