Pokiaľ ide o solárne napájacie systémy, zohráva kombinovaná skrinka rozhodujúcu úlohu pri bezpečnom a efektívnom riadení elektrického výstupu z viacerých solárnych panelov. Jednou z najdôležitejších komponentov v rámčeku Combiner Box je istič. Výber správneho ističa pre vaše krabicu Combiner nie je rozhodnutím, ktoré sa treba brať na ľahkú váhu, pretože to môže výrazne ovplyvniť výkon, bezpečnosť a dlhovekosť vašej slnečnej inštalácie. Ako dodávateľ Combiner Box chápem zložitosti zapojené do tohto výberového procesu a som tu, aby som vás sprevádzal kľúčovými faktormi, ktoré je potrebné zvážiť.
Pochopenie základov ističov v kombinériách
Predtým, ako sa ponoríte do výberového procesu, je nevyhnutné pochopiť, čo robí istič v kombinéri. Pireč je bezpečnostné zariadenie určené na ochranu elektrických obvodov pred poškodením spôsobeným nadprúdom, skratkami alebo preťažením. V skrinke solárneho kombinéra istič prerušuje tok elektriny, keď zistí abnormálne úrovne prúdu, čím zabraňuje potenciálnemu nebezpečenstvu požiaru a poškodeniu zariadení.
Existujú dva hlavné typy ističov, ktoré sa bežne používajú v kombinéroch: ističe DC (jednosmerný) a prieniky AC (striedavý prúd). Púmivače jednosmerného prúdu sa používajú na ochranu výstupu jednosmerného prúdu pred solárnymi panelmi, zatiaľ čo ističe striedavého prúdu sa používajú po meniči na ochranu výstupu striedavého prúdu. Na účely tohto blogu sa zameriame predovšetkým na ističe DC.
Kľúčové faktory, ktoré je potrebné zvážiť pri výbere ističa
1. Menený prúd
Menúcny prúd ističa je maximálny prúd, ktorý môže prenášať nepretržite bez zakopnutia. Je rozhodujúce vybrať istič s menovitým prúdom, ktorý sa zhoduje alebo mierne presahuje očakávaný maximálny prúd zo solárnych panelov pripojených k boxu na kombinériu. Ak chcete určiť očakávaný maximálny prúd, musíte zvážiť skratový prúd (ISC) solárnych panelov a počet panelov pripojených paralelne.
Napríklad, ak máte solárne panely s ISC s 10 ampérom a paralelne spájate 5 panelov, celkovým očakávaným maximálnym prúdom by bol 50 AMP. V takom prípade by ste si museli vybrať istič s menovitým prúdom najmenej 50 AMP alebo o niečo vyššie, aby ste zohľadnili akékoľvek potenciálne aktuálne hroty.
2. Hodenie napätia
Hodnotenie napätia ističa označuje maximálne napätie, ktoré môže bezpečne zvládnuť. V skrinke Solar Combiner by sa hodnotenie napätia ističa malo zhodovať s systémovým napätím solárnych panelov. Solárne panely majú zvyčajne nominálne napätie 12 V, 24 V alebo 48 V, ale skutočné prevádzkové napätie sa môže líšiť v závislosti od faktorov, ako je intenzita a teplota slnečného žiarenia.
Je dôležité zvoliť istič s obvodom s hodnotením napätia, ktorý je rovný alebo vyšší ako maximálne očakávané napätie v systéme. Použitie ističa s nižším hodnotením napätia môže viesť k rozpadu izolácie a elektrickému oblúku, ktoré môže predstavovať vážne bezpečnostné riziko.
3. Breaking Kapacita
Kapacita lámania, známa tiež ako skratový prúd (JIP), je maximálny prúd, ktorý môže istič bezpečne prerušiť bez poškodenia. V prípade skratu môže cez obvod pretekať vysoký prúd a istič musí byť schopný rýchlo a bezpečne prerušiť tento prúd, aby sa zabránilo poškodeniu systému.
Pri výbere ističa pre krabicu Combiner je dôležité zvoliť si jednu s lámavou kapacitou, ktorá je vhodná pre skratový prúd solárnych panelov. Pireč s nízkou láskou nemusí byť schopný prerušiť prúd počas skratu, čo vedie k poškodeniu zariadenia a potenciálnym nebezpečenstvám požiaru.
4. Charakteristiky výletu
Charakteristiky výletu ističa určujú, ako rýchlo sa začne v reakcii na nadprúd alebo skrat. Existuje niekoľko druhov výletových charakteristík vrátane tepelných, magnetických a tepelných magnetických.
- Tepelný výlet: Mechanizmus tepelného výletu používa bimetalický pás, ktorý sa ohýba pri zahrievaní prúdom prúdiacim cez obvod. Keď prúd prekročí menovitý prúd po určitú dobu, bimetalický pás sa dostatočne ohýba, aby zakopol istič. Rozlomovače tepelných výletov sú vhodné na ochranu pred preťažením, ktoré sú dlhodobými nadpripami.
- Magnetický výlet: Mechanizmus magnetického výletu používa elektromagnet, ktorý generuje magnetické pole, keď prúd preteká cez obvod. Keď prúd prekročí menovitý prúd o určité množstvo, magnetické pole sa stáva dostatočne silným na to, aby zakoplo istič. Magnetické prestávky na výlety sú vhodné na ochranu pred skratkami, ktoré sú náhlymi a vysokovýkonnými udalosťami.
- Termálny magnetický výlet: Mechanizmus tepelného a magnetického výletu kombinuje vlastnosti mechanizmov tepelných aj magnetických výletov. Poskytuje ochranu pred preťažením a skratom.
Výber charakteristík výletu závisí od konkrétnych požiadaviek vašej slnečnej inštalácie. Všeobecne platí, že tepelné magnetické výlety sú najbežnejšie používané v kombinériách, pretože poskytujú komplexnú ochranu pred preťažením a skratkami.
5. Kompatibilita s inými komponentmi
Pri výbere ističa pre krabicu Combiner je dôležité zabezpečiť, aby bol kompatibilný s inými komponentmi v systéme, ako sú solárne panely, menič aOchranca prepätia. Pireč by mal byť schopný bezproblémovo pracovať s týmito komponentmi, aby sa zabezpečila bezpečná a efektívna prevádzka celého solárneho napájacieho systému.
Napríklad, ak používate aVystupné transformátoryVo vašom systéme sa musíte uistiť, že istič dokáže zvládnuť zvýšené úrovne napätia a prúdu. Okrem toho by mal byť istič schopný pracovať v spojení so zariadením na prepätie na ochranu systému pred špičkami napätia a prepätia.
6. Kvalita a spoľahlivosť
Kvalita a spoľahlivosť ističa sú rozhodujúce faktory, ktoré je potrebné zvážiť pri výbere. Kvalitný istič bude trvanlivejší, bude mať dlhšiu životnosť a poskytne lepšiu ochranu pre vašu slnečnú inštaláciu. Vyhľadajte ističe, ktoré vyrábajú renomované spoločnosti a boli testované a certifikované tak, aby spĺňali priemyselné normy.

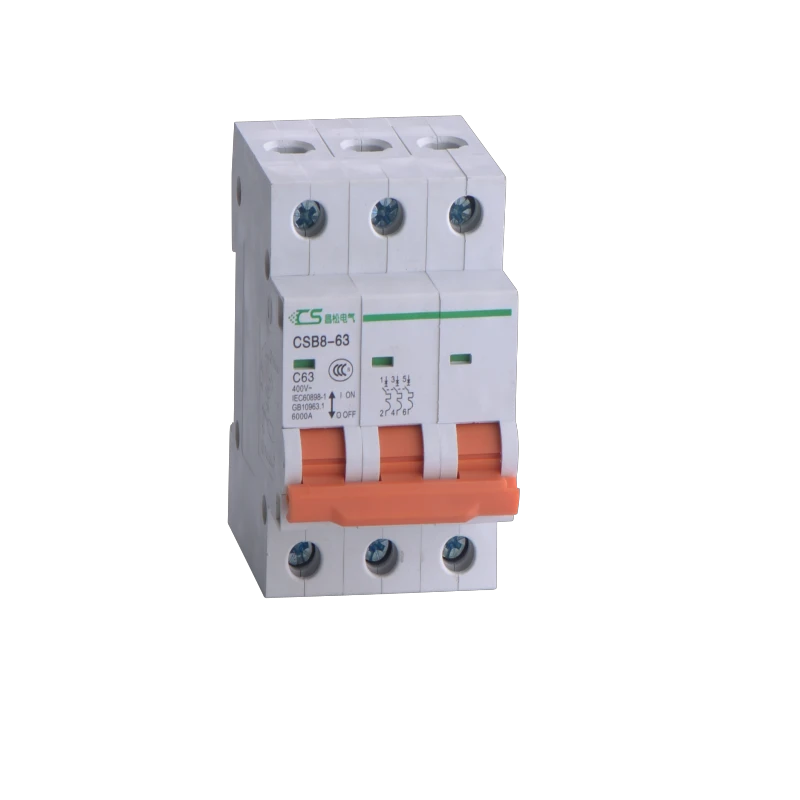

Jedným z príkladov vysokokvalitného ističa jeMikrotrixová matica, ktorý je navrhnutý špeciálne pre použitie v solárnych výkonových systémoch. Matica Microtrix ponúka vynikajúci výkon, spoľahlivosť a bezpečnostné prvky, vďaka čomu je obľúbenou voľbou medzi solárnymi inštalatérmi a systémovými integrátormi.
Ďalšie úvahy
1. Podmienky prostredia
Podmienky prostredia, v ktorých bude inštalovaná skrinka na kombinériu, môžu tiež ovplyvniť výkon a životnosť ističa. Faktory, ako je teplota, vlhkosť, prach a vibrácie, môžu mať vplyv na činnosť ističa.
Ak bude krabica kombinérov nainštalovaná v drsnom prostredí, napríklad vonkajšie miesto s vysokou teplotou alebo vysokou vlhkosťou, možno budete musieť zvoliť istič, ktorý je navrhnutý tak, aby odolal týmto podmienkam. Vyhľadajte ističe, ktoré sú hodnotené na vonkajšie použitie a majú funkcie, ako je ochrana prachu a vlhkosti.
2. Údržba a údržba
Pri výbere je dôležité zvážiť požiadavky na údržbu a údržbu ističa. Usušovač, ktorý sa ľahko udržiava a servis bude z dlhodobého hľadiska nákladovo efektívnejší. Vyhľadajte ističe, ktoré majú prístupné terminály, jasné značky a ľahko obsaditeľné komponenty.
Ďalej zvážte dostupnosť náhradných dielov a technickú podporu od výrobcu. Ak je potrebné opraviť alebo vymeniť istič, mať prístup k náhradným dielom a informovanej technickej podpory môže minimalizovať prestoje a zabezpečiť pokračujúcu prevádzku vašej slnečnej inštalácie.
Záver
Výber správneho ističa pre krabicu Combiner je kritické rozhodnutie, ktoré môže mať významný vplyv na výkon, bezpečnosť a dlhovekosť vášho systému solárneho výkonu. Zohľadnením faktorov, ako je mena menovaný prúd, hodnotenie napätia, kapacita prelomu, charakteristiky výletov, kompatibilita s inými komponentmi, kvalita a spoľahlivosť, podmienky prostredia a údržba a údržba a údržba, môžete si vybrať istič, ktorý spĺňa špecifické požiadavky vašej solárnej inštalácie.
Ako dodávateľ Combiner Box sa zaväzujem poskytovať kvalitné produkty a odborné rady, ktoré vám pomôžu pri výbere správneho rozhodnutia pre váš systém solárnej energie. Ak máte akékoľvek otázky alebo potrebujete pomoc pri výbere správneho ističa pre vaše krabicu Combiner, neváhajte ma kontaktovať. Som tu, aby som vám pomohol zaistiť úspech vašej slnečnej inštalácie.
Odkazy
- „Príručka na návrh a inštaláciu solárnych napájacích systémov“
- „Elektrické bezpečnostné normy pre solárne energie“
- Špecifikácie výrobcu a technická dokumentácia pre ističe a ďalšie komponenty
