Hej! Ako dodávateľ ističa som mal svoj spravodlivý podiel na skúsenostiach s rôznymi typmi jednotiek s ističmi. Dnes to pre vás rozbijem a podelím sa o to, čo viem o týchto rozhodujúcich komponentoch.
Začnime so základmi. Jednotka výletov ističa je ako mozog ističa. Je zodpovedný za monitorovanie elektrického prúdu prúdiaceho cez obvod a rozhodnutie, kedy zakopnúť istič, aby chránil systém pred preťažením, krátkymi obvodmi a inými elektrickými poruchami.
Tepelné výletové jednotky
Termálne výletové jednotky sú jedným z najstarších a najbežnejších typov. Pracujú na základe zásady tepelnej expanzie. Vo vnútri jednotky Termal Trip je k dispozícii bimetalický pás. Keď prúd v obvode prekročí menovitú hodnotu, bimetalický pás sa zahrieva. Pri zahrievaní sa ohýba v dôsledku rôznych rýchlosti rozširovania týchto dvoch kovov v pásme. Akonáhle sa dostatočne ohýba, aktivuje mechanizmus, ktorý zakopne istič.
Výhodou jednotiek tepelných výletov je to, že sú jednoduché a spoľahlivé. Sú skvelé na ochranu pred dlhodobým preťažením. Napríklad v elektrickom systéme v domácnosti, ak máte príliš veľa spotrebičov zapojených do jedného obvodu, jednotka na tepelnú výlet nakoniec bude cítiť zvýšený prúd a zakopne istič, aby sa zabránilo prehriatiu vodičov. Pokiaľ však ide o krátke obvody, nie sú príliš rýchle. Reagujú pomalšie, pretože sa spoliehajú na zahrievanie bimetalického pásu, ktorý si vyžaduje čas.
Magnetické výletové jednotky
Na druhej strane jednotky magnetických výletov sú o rýchlosti. Pracujú na základe magnetického poľa generovaného elektrickým prúdom. Keď dôjde k krátkemu obvodu, prúd v obvode sa veľmi rýchlo zvýši. Tento vysoký prúd vytvára silné magnetické pole vo vnútri magnetickej výletnej jednotky. Magnetické pole potom vytiahne piest alebo solenoid, ktorý zase zakopne istič.
Magnetické výletové jednotky sú mimoriadne rýchle. Môžu prerušiť istič v milisekundách, čo je rozhodujúce pre ochranu elektrického systému pred vysokým energetickým poškodením, ktoré môžu spôsobiť krátke obvody. Ale majú obmedzenie. Sú navrhnuté hlavne na krátku ochranu obvodov a nie sú veľmi účinné pri detekcii dlhodobého preťaženia. Ak máte malé zvýšenie prúdu po dlhú dobu, jednotka magnetickej cesty nemusí vôbec reagovať.
Termálne - magnetické výletové jednotky
Na to, aby sa získalo to najlepšie z oboch svetov, mnoho ističov používa jednotky tepelných - magnetických výletov. Tieto jednotky kombinujú vlastnosti tepelných a magnetických výletových jednotiek. Tepelná časť jednotky sa stará o dlhodobé preťaženie, zatiaľ čo magnetická časť sa zaoberá krátkymi obvodmi.
Ak je prúd v obvode iba mierne nad menovitou hodnotou na dlhšiu dobu, tepelný prvok sa postupne zahrieva a nakoniec zakopne istič. Ale ak dôjde k náhlemu krátkemu obvodu, magnetický prvok sa začne okamžite a zakopne istič skôr, ako dôjde k vážnemu poškodeniu. Vďaka tejto kombinácii sú jednotky tepelných - magnetických výletov veľmi univerzálne a vhodné pre širokú škálu aplikácií, od obytných elektrických systémov po distribúciu priemyselnej energie.
Elektronické výletové jednotky
Elektronické výletové jednotky sú moderné deti v bloku. Na monitorovanie elektrického prúdu používajú pokročilú elektroniku a mikroprocesory. Tieto jednotky môžu byť naprogramované tak, aby mali veľmi presné a prispôsobiteľné charakteristiky výletov.
Jednou z veľkých výhod elektronických výletných jednotiek je ich flexibilita. Pre rôzne typy porúch môžete nastaviť rôzne prahové hodnoty výletov. Napríklad môžete nastaviť nižší prah pre dlhodobé preťaženie a oveľa vyšší pre krátke obvody. Môžu tiež poskytnúť ďalšie funkcie, ako je napríklad uzemnenie - ochrana porúch a oblúk - ochrana porúch. Ground - Ochrana porúch zistí, keď dôjde k úniku prúdu na zem, čo môže byť bezpečnostné riziko. Ochrana porúch na druhej strane detekuje prítomnosť nebezpečných elektrických oblúkov, ktoré môžu spôsobiť požiare.
Elektronické výletové jednotky tiež ponúkajú diagnostické schopnosti. Môžu zaznamenávať informácie o elektrických udalostiach, ktoré spôsobili cestu, ako napríklad veľkosť a trvanie nadprúdu. Tieto informácie môžu byť veľmi užitočné pre údržbu a riešenie problémov. Sú však drahšie ako tepelné, magnetické alebo tepelné - magnetické výletové jednotky a vyžadujú zložitejšiu inštaláciu a programovanie.
Aplikácia - konkrétne výletové jednotky
Okrem všeobecných - účelových výletných jednotiek existujú aj aplikácie - konkrétne výletové jednotky. Napríklad v priemysle solárnej energie máme výletové jednotky navrhnuté prePV AC Combiner Box. Tieto výletové jednotky musia byť schopné zvládnuť jedinečné elektrické charakteristiky solárnych výkonových systémov, ako je variabilná povaha slnečného prúdu.

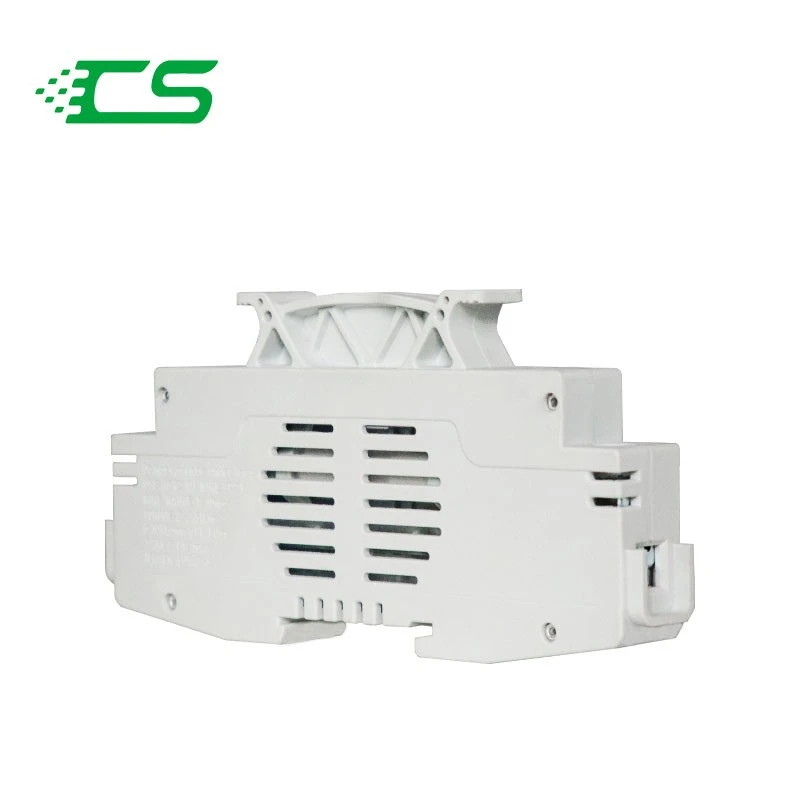

Existujú tiežPV Protivalové poistky s jedným prúdomktoré sú špeciálne navrhnuté na ochranu jednosmerných obvodov v solárnych inštaláciách. Tieto poistky pôsobia ako typ výletovej jednotky, ale sú navrhnuté tak, aby sa zaoberali konkrétnymi výzvami DC prúdu, ako napríklad nedostatok nulových bodov kríženia, ktoré sťažujú prerušenie prúdu.
Pre priemyselné aplikácie mámeIstič MCBs výletovými jednotkami, ktoré sú vyrobené na zvládnutie vysokých zaťažení a drsného prostredia. Tieto výletové jednotky musia byť veľmi spoľahlivé a presné, aby sa zabezpečila hladká prevádzka priemyselných strojov a procesov.
Výber správnej výletnej jednotky
Pokiaľ ide o výber správnej jednotky výletov pre vašu žiadosť, je potrebné zvážiť niekoľko vecí. Najprv premýšľajte o type elektrického systému, ktorý máte. Je to rezidenčný, obchodný alebo priemyselný systém? Rôzne systémy majú rôzne požiadavky, pokiaľ ide o kapacitu zaťaženia, toleranciu porúch a bezpečnostné normy.
Ďalej zvážte povahu záťaže. Sú to väčšinou odporové záťaže, ako napríklad ohrievače a žiarovky, alebo existuje veľa indukčných záťaží, napríklad motory? Induktívne zaťaženie môže spôsobiť zložitejšie elektrické správanie, ako sú napríklad inrushové prúdy pri spustení, čo môže vyžadovať výletovú jednotku s pokročilejšími funkciami.
Nakoniec premýšľajte o svojom rozpočte. Elektronické výletové jednotky ponúkajú najviac funkcií a flexibility, ale sú tiež najdrahšie. Tepelné a magnetické výletové jednotky sú cenovo dostupnejšie, ale nemusia mať všetky zvončeky a píšťalky, ktoré potrebujete.
Ak ste na trhu s ističmi alebo potrebujete pomoc pri výbere správnej jednotky výletov pre vašu konkrétnu aplikáciu, neváhajte a kontaktujte. Sme tu, aby sme vám pomohli urobiť najlepšie rozhodnutie pre váš elektrický systém. Či už ste majiteľom domu, ktorý sa snaží vylepšiť elektrický panel alebo priemyselný inžinier, ktorý navrhuje nový systém distribúcie energie, máme odborné znalosti a produkty, ktoré vyhovujú vašim potrebám. Kontaktujte nás ešte dnes a začnite konverzáciu a získajte cenovú ponuku.
Odkazy
- Príručka elektrotechniky, tretie vydanie
- Sprievodca aplikáciou ističa, publikácie rôznych výrobcov
