Pochopenie základov AC MCB
Predtým, ako sa ponoríme do charakteristík cesty, je nevyhnutné jasne pochopiť, čo je AC MCB. AC MCB je typ elektrického spínača, ktorý automaticky preruší elektrický obvod, keď zistí abnormálny prúd prúdu. Môže to byť spôsobené preťažením, kde prúd presahuje menovitú kapacitu obvodu na predĺžené obdobie alebo krátky obvod, kde je náhle a významné zvýšenie prúdu v dôsledku poruchy v systéme.
AC MCB sa široko používajú v obytných, komerčných a priemyselných prostrediach. Sú kompaktné, spoľahlivé a ponúkajú vysokú úroveň ochrany. Ich malá veľkosť umožňuje ľahkú inštaláciu v distribučných doskách a po ceste ich môže rýchlo resetovať, čo minimalizuje prestoje.
Charakteristiky výletov: Srdce AC MCBS
Charakteristiky výletu AC MCB sa vzťahujú na spôsob, akým reaguje na rôzne úrovne nadprúdania. V AC MCB existujú dva hlavné typy mechanizmov výletov: tepelné a magnetické.
Tepelný výlet
Mechanizmus tepelného výletu je navrhnutý tak, aby chránil pred preťažením. Pôsobí na základe zásady bimetalického pásu. Bimetalický pás pozostáva z dvoch rôznych kovov spojených spolu. Keď dôjde k preťaženiu, zvýšený prúd tečie cez bimetalický pásik, ktorý sa zahrieva. Rôzne kovy sa pri zahrievaní rozširujú rôznymi rýchlosťami, čo spôsobuje ohýbanie bimetalického pásu. Akonáhle ohýbanie dosiahne určitý bod, spustí istič na výlet a prerušuje obvod.
Charakteristika tepelnej cesty je pomerne pomalá - koná. Je kalibrované reagovať na stredné nadprúdy, ktoré v priebehu času pretrvávajú. Napríklad, ak obvod nepretržite priťahuje viac prúdu ako jeho menovacia kapacita v dôsledku prevádzky viacerých vysokovýkonných zariadení, mechanizmus tepelného výletu nakoniec spôsobí, že sa MCB dostane, čo zabráni prehriatiu a potenciálne nebezpečenstvo požiaru.
Magnetický výlet
Na druhej strane je mechanizmus magnetického výletu navrhnutý tak, aby chránil pred krátkymi obvodmi. Používa elektromagnet. Keď dôjde k krátkemu obvodu, došlo k náhlemu a masívnemu zvýšeniu prúdu. Tento veľký prúd vytvára silné magnetické pole okolo elektromagnetu. Magnetická sila generovaná elektromagnetom je dostatočná na prekonanie pružinovej západky, ktorá spôsobí, že sa istič zakopne takmer okamžite.
Charakteristika magnetickej cesty je veľmi rýchla - pôsobí. Môže reagovať na krátke obvody v jednej milisekundách, chrániť elektrický systém a pripojené vybavenie pred potenciálne katastrofickými účinkami krátkeho obvodu, ako je poškodenie zariadení a elektrické požiare.
Typy kriviek výletov
AC MCB sú klasifikované podľa svojich kriviek výletov, ktoré definujú vzťah medzi nadprúdom a časom, ktorý trvá, kým sa MCB vyletí. Najbežnejšie typy kriviek výletov sú B, C a D.
Typ B
MCB typu B majú relatívne citlivú charakteristiku cesty. Sú navrhnuté tak, aby sa dostali na 3 - 5 -násobok menovitého prúdu (In) pre krátke obvody a sú vhodné pre obvody s hlavne odporovými zaťaženiami, ako sú napríklad osvetľovacie obvody. V osvetľovacom obvode je inrush prúd zvyčajne malý a MCB typu B môže poskytnúť spoľahlivú ochranu pred krátkymi obvodmi a miernym preťažením.
Typ c
MCB typu C sa bežne používajú vo všeobecných elektrických inštaláciách. Zakopávajú sa na 5 - 10 -násobok menovitého prúdu (In). Tento typ MCB dokáže zvládnuť inrush prúd induktívneho zaťaženia, ako sú motory a transformátory, bez falošného zakopnutia. Inrush prúd induktívneho zaťaženia môže byť niekoľkokrát vyšší ako normálny prevádzkový prúd, ale trvá iba na krátku dobu. MCB typu C môže tolerovať toto dočasné zvýšenie prúdu a stále poskytovať ochranu pred preťažením a krátkymi obvodmi.
Typ D
MCB typu D sa používajú na obvody s vysokými inrushovými prúdmi, ako sú veľké motory a niektoré priemyselné vybavenie. Zakopnú na 10 - 20 -násobok menovitého prúdu (In). Tieto MCB sú navrhnuté tak, aby odolali veľkému nárastu počiatočného prúdu, keď sa zariadenie spustí, a iba vtedy, keď v okruhu dôjde k skutočnej poruche.
Faktory ovplyvňujúce charakteristiky cesty
Niekoľko faktorov môže ovplyvniť charakteristiky výletov AC MCB.
Okolitá teplota
Teplota okolia môže mať významný vplyv na mechanizmus tepelného výletu. Keď sa teplota zvyšuje, bimetalický pás v mechanizme tepelného výletu sa môže zohriať rýchlejšie, čo spôsobí, že MCB sa zakopne na nižšej úrovni prúdu. Naopak, v chladných prostrediach môže bimetalický pás trvať dlhšie, kým sa zahrieva, a MCB môže pred zakopnutím tolerovať vyšší prúd.
Starnutie a nosenie
V priebehu času sa môžu komponenty AC MCB opotrebovať. Bimetalický pás môže stratiť svoju pružnosť a elektromagnet v mechanizme magnetickej výletu môže oslabiť. To môže viesť k zmenám v charakteristikách cesty, ako je falošné zakopnutie alebo zlyhanie pri výlete, keď dôjde k poruche. Pravidelná kontrola a údržba AC MCB sú nevyhnutné na zabezpečenie ich pokračujúcej spoľahlivej prevádzky.
Dôležitosť výberu správneho AC MCB
Výber správneho AC MCB s príslušnými charakteristikami cesty je rozhodujúci pre bezpečnosť a účinnosť elektrického systému. Ak je MCB s charakteristikou aj citlivej výletovej charakteristiky nainštalovaná v obvode s vysokými prúdmi, môže sa často zakopnúť, čo spôsobuje zbytočné prestoje. Na druhej strane, ak sa použije MCB s charakteristikou pomalých výletov, nemusí poskytnúť primeranú ochranu pred krátkymi obvodmi, ohrozením elektrického systému a pripojeného zariadenia.
Ako dodávateľ AC MCB ponúkame širokú škálu produktov s rôznymi charakteristikami výletov, aby sme uspokojili rôzne potreby našich zákazníkov. Či už potrebujete MCB typu B pre osvetľovací obvod alebo pre priemyselnú aplikáciu typu D MCB, máme pre vás správne riešenie.
Súvisiace výrobky

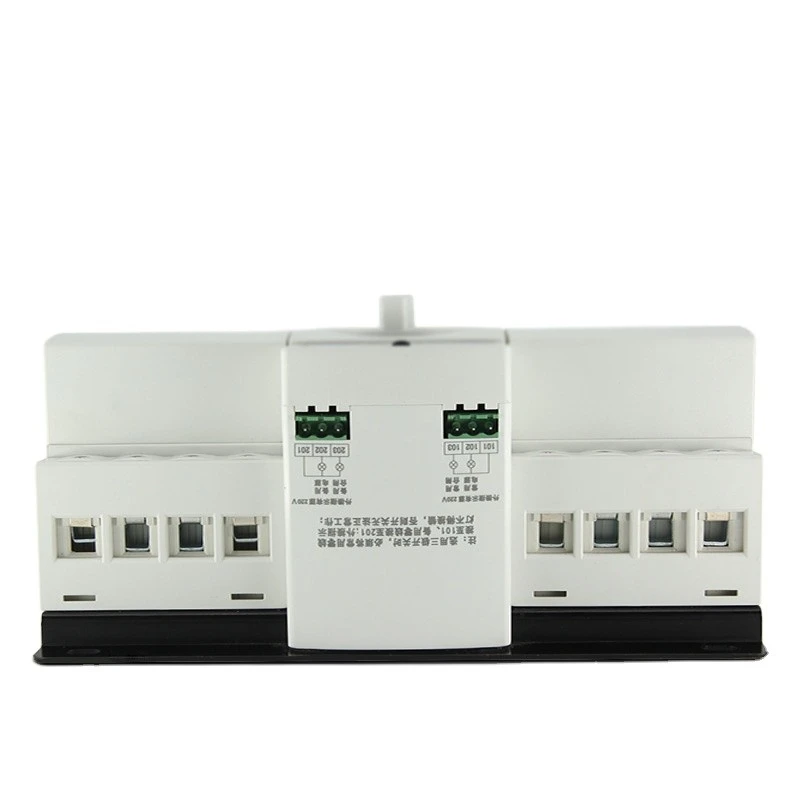

Okrem AC MCBS dodávame aj ďalšie súvisiace elektrické výrobky. Môžete preskúmať našeAC MCCB Prietavový obvod, ktorá ponúka zvýšenú ochranu väčších elektrických systémov. NášSpínač s dvojitým obvodomPoskytuje spoľahlivé riešenie na prepínanie medzi dvoma zdrojmi energie, čím sa zabezpečuje nepretržité napájanie v kritických aplikáciách. A pre špecializovanejšie potreby, našePivot PicofusePonúka pokročilé funkcie ochrany obvodov.
