Selektívna koordinácia je kľúčovým aspektom v systéme ističov a ako dodávateľ ističov som bol svedkom jej významu. V tomto blogu sa ponorím do toho, prečo je selektívna koordinácia taká dôležitá, preskúmam jej výhody, aplikácie a vplyv, ktorý má na elektrické systémy.
Pochopenie selektívnej koordinácie
Selektívna koordinácia sa týka schopnosti ochranných zariadení v elektrickom systéme pracovať v určitom poradí počas poruchy. Keď dôjde k poruche, ako je skrat alebo preťaženie, ochranné zariadenie najbližšie k poruche by sa malo spustiť ako prvé, pričom izoluje iba chybnú časť obvodu, pričom zvyšok systému zostane funkčný. To je v protiklade k neselektívnemu systému, kde sa môže vypnúť viacero ističov, čo vedie k rozsiahlemu výpadku napájania.
Uveďme si jednoduchý príklad elektrického systému komerčnej budovy. Hlavný istič na servisnom vchode je navrhnutý tak, aby zvládol veľké množstvo prúdu a chránil celú budovu. Na rôznych poschodiach alebo na rôzne zariadenia sú aj lámače konárov. V dobre selektívne koordinovanom systéme, ak dôjde k poruche na určitom zariadení na treťom poschodí, vypne sa iba istič konárov obsluhujúci toto zariadenie. Hlavný istič a ďalšie ističe odbočiek pre nezasiahnuté oblasti zostanú zatvorené, čím sa zabezpečí nepretržité napájanie zvyšku budovy.
Výhody selektívnej koordinácie
Minimalizácia prestojov
Jednou z najvýznamnejších výhod selektívnej koordinácie je zníženie prestojov. V priemyselných a komerčných prostrediach môže každá minúta výpadku viesť k značným finančným stratám. Napríklad vo výrobnom závode sa výrobná linka môže zastaviť, ak neselektívna prevádzka ističa spôsobí výpadok prúdu. Zabezpečením, že je izolovaná iba chybná časť okruhu, môže byť výroba rýchlo obnovená a celkový dopad na podnikanie je minimalizovaný.
Ochrana zariadenia
Selektívna koordinácia pomáha chrániť elektrické zariadenia pred poškodením. Keď dôjde k poruche, rýchle odpojenie chybného obvodu príslušným ističom zníži množstvo poruchového prúdu pretekajúceho zariadením. Vysoké poruchové prúdy môžu spôsobiť prehriatie, mechanické namáhanie a poškodenie izolácie elektrických komponentov. Obmedzením vystavenia týmto vysokým prúdom sa predlžuje životnosť zariadenia a znižuje sa potreba nákladných opráv alebo výmen.
Vylepšenie bezpečnosti
Z hľadiska bezpečnosti je nevyhnutná selektívna koordinácia. V neselektívnom systéme môže rozsiahly výpadok prúdu spôsobiť nebezpečné situácie, najmä v zariadeniach, kde je nepretržité napájanie rozhodujúce pre bezpečnosť, ako sú nemocnice alebo dátové centrá. Napríklad v nemocnici môže náhly výpadok energie – podporné vybavenie ohroziť životy pacientov. Selektívna koordinácia zabezpečuje, že základné systémy zostanú funkčné, čím sa znižuje riziko nehôd a chráni sa blaho ľudí v blízkosti.
Aplikácie selektívnej koordinácie
Priemyselné zariadenia
Priemyselné závody majú zložité elektrické systémy s viacerými motormi, strojmi a riadiacimi obvodmi. Selektívna koordinácia je v týchto podmienkach nevyhnutná na udržanie kontinuity výroby. Napríklad v chemickom závode sú rôzne procesy často napájané samostatnými elektrickými obvodmi. Ak dôjde k poruche v jednom procese, selektívna koordinácia umožní ostatným procesom pokračovať v prevádzke bez prerušenia. To nielen šetrí výrobný čas, ale tiež predchádza potenciálnym bezpečnostným rizikám spojeným s náhlymi odstávkami v chemických procesoch.
Obchodné budovy
Komerčné budovy, ako sú kancelárie, nákupné centrá a hotely, sa spoliehajú na stabilné napájanie. V kancelárskej budove môže výpadok prúdu narušiť obchodné operácie vrátane počítačových systémov, komunikačných sietí a osvetlenia. Selektívna koordinácia zaisťuje, že je izolovaná iba postihnutá oblasť, napríklad nefunkčný výťah alebo chybný okruh osvetlenia, zatiaľ čo zvyšok budovy zostáva plne funkčný.
Dátové centrá
Dátové centrá sú chrbtovou kosťou digitálneho veku a nachádzajú sa v nich servery, ktoré uchovávajú a spracúvajú obrovské množstvo údajov. Akékoľvek prerušenie napájania môže viesť k strate údajov, zlyhaniam systému a významným finančným stratám pre podniky. Selektívna koordinácia v elektrických systémoch dátového centra zaisťuje, že v prípade poruchy sa vypne iba konkrétny serverový stojan alebo okruh s problémom, zatiaľ čo zvyšok dátového centra pokračuje v bezproblémovej prevádzke.
Dosiahnutie selektívnej koordinácie
Na dosiahnutie selektívnej koordinácie v systéme ističov je potrebné zvážiť niekoľko faktorov. Po prvé, správny výber ističov je rozhodujúci. Rôzne typy ističov majú rôzne vypínacie charakteristiky, ako sú tepelné - magnetické, elektronické, alebo nastaviteľné - vypínacie ističe. Tieto charakteristiky musia byť starostlivo prispôsobené požiadavkám elektrického systému.

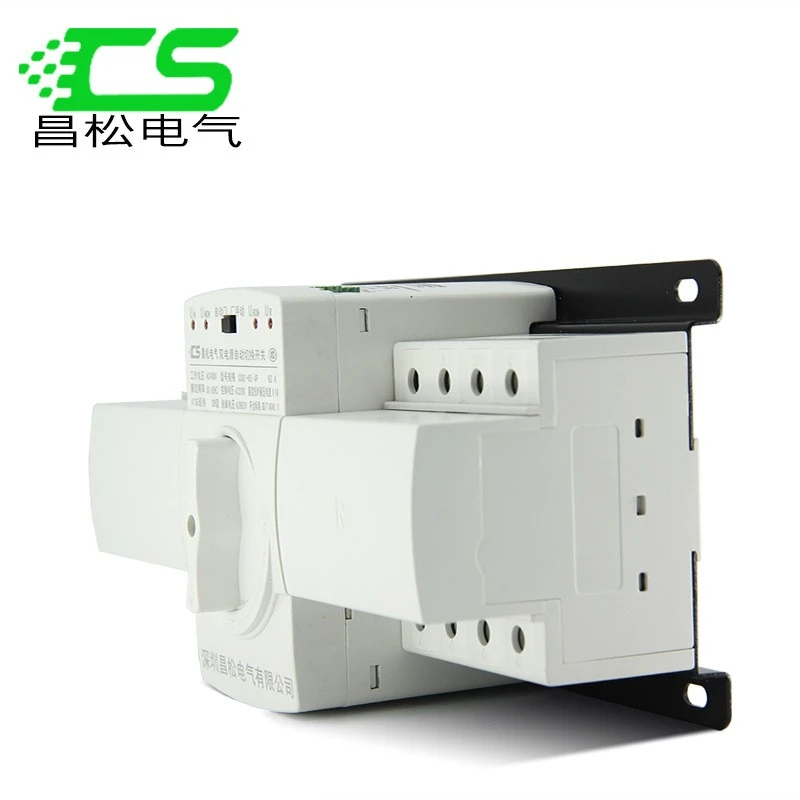

Ak napríklad hľadáte spoľahlivý istič, náš63 Amp McCbje skvelá možnosť. Ponúka presné vypínacie charakteristiky a môže byť integrálnou súčasťou selektívne koordinovaného systému. nášPrepínač s dvoma okruhmitiež zohráva dôležitú úlohu pri zabezpečovaní bezproblémového prenosu energie a selektívnej koordinácie v systémoch s viacerými zdrojmi energie. A pre väčšie elektrické záťaže našeModulárny istič 400 Aposkytuje vysokokapacitnú ochranu s vynikajúcou selektivitou.
Okrem výberu ističa je potrebný správny návrh systému a štúdie koordinácie. Elektrotechnici musia analyzovať elektrický systém, berúc do úvahy faktory, ako sú poruchové prúdy, dĺžky káblov a charakteristiky zaťaženia. Prostredníctvom počítačového modelovania a simulácie môžu určiť optimálne nastavenia ističov, aby sa dosiahla selektívna koordinácia.
Výzvy v selektívnej koordinácii
Napriek mnohým výhodám môže byť dosiahnutie selektívnej koordinácie náročné. Jednou z hlavných výziev je zložitosť moderných elektrických systémov. S rastúcim využívaním nelineárnych záťaží, ako sú frekvenčné pohony a elektronické zariadenia, sa charakteristiky poruchového prúdu stávajú zložitejšími. Tieto nelineárne zaťaženia môžu do elektrického systému zaviesť harmonické, ktoré môžu ovplyvniť vypínacie správanie ističov a sťažiť dosiahnutie selektívnej koordinácie.
Ďalšou výzvou sú náklady spojené s implementáciou selektívnej koordinácie. Kvalitné ističe s presnými vypínacími charakteristikami a potrebou podrobných koordinačných štúdií môžu zvýšiť počiatočnú investíciu do elektrického systému. Je však dôležité zvážiť dlhodobé výhody, ako je skrátenie prestojov a ochrana zariadenia, ktoré môžu prevážiť počiatočné náklady.
Záver
Selektívna koordinácia je v obvode ističov mimoriadne dôležitá. Ponúka množstvo výhod, vrátane minimalizácie prestojov, ochrany zariadenia a zvýšenia bezpečnosti. Či už v priemyselných, komerčných aplikáciách alebo v dátových centrách, schopnosť izolovať len chybnú časť obvodu počas poruchy je nevyhnutná pre bezproblémovú prevádzku elektrických systémov.
Ako dodávateľ ističov sme odhodlaní poskytovať vysokokvalitné produkty a technickú podporu, aby sme našim zákazníkom pomohli dosiahnuť selektívnu koordináciu v ich elektrických systémoch. Náš sortiment ističov, ako napr63 Amp McCb,Prepínač s dvoma okruhmiaModulárny istič 400 A, sú navrhnuté tak, aby vyhovovali rôznym potrebám rôznych elektrických systémov.
Ak máte záujem dozvedieť sa viac o selektívnej koordinácii alebo potrebujete pomoc pri výbere správnych ističov pre váš obvodový systém, odporúčame vám kontaktovať nás a požiadať o konzultáciu pri obstarávaní. Náš tím odborníkov je pripravený poskytnúť vám najlepšie riešenia šité na mieru vašim špecifickým požiadavkám.
Referencie
- Blackburn, JL (1998). Ochranné relé: princípy a aplikácie. Marcel Dekker.
- IEEE Std C37.112™ - 2018, IEEE štandardná inverzná - časovo charakteristické rovnice pre nadprúdové relé.
- Kirtley, JL (2004). Princípy elektrickej energie: Zdroje, konverzia, distribúcia a použitie. Wiley - Interscience.
