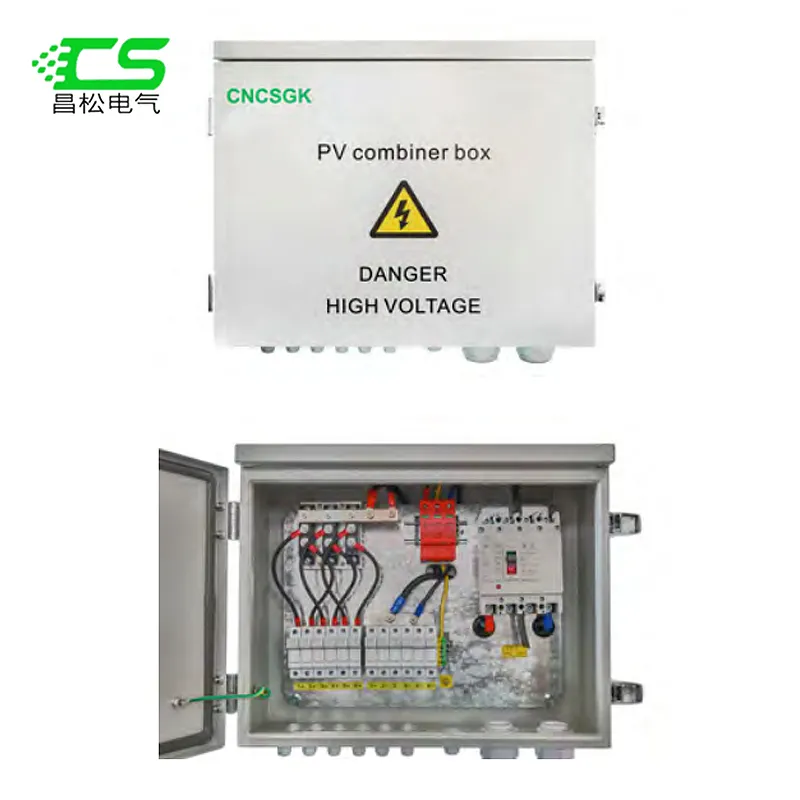

Solárny zlučovač 6 reťazec
prečo si vybrať nás
Naše produkty
Medzi naše produkty patria ističe, panelové dosky, striedavé stýkače, merače, relé, poistky, riadiace jednotky a mnoho iného elektrického príslušenstva, ako je LED osvetlenie.
Naše certifikáty
Changsong získal certifikáciu systému kvality ISO9001, ISO14001, OHSAS18001, CB certifikáciu, SEMKO a certifikáciu CE. Naše produkty sú rok čo rok srdečne vítané nielen na domácom trhu, ale aj na zámorských trhoch.
Naša spoločnosť
Chang Song Electric Co., Ltd. bola založená v roku 1995. S viac ako 35,{2}}㎡ výrobných priestorov a 260 zamestnancami sa stala jedným z popredných výrobcov priemyselných elektrických produktov v Číne. Je to tiež jedna z prvých tovární v tomto odvetví s takmer 20-ročnými skúsenosťami vo výrobe a vývoji elektrických zariadení.
Naše výhody
Changsong vlastní moderné R&D centrum pre vývoj elektrických produktov s celým radom high-tech lisovacích a výrobných zariadení a silnou technickou podporou. Pokročilé možnosti dizajnu navyše poháňajú prvotriedne inžinierske tímy s vynikajúcimi priemyselnými počítačovými systémami.
Súvisiaci produkt
Kombinačné boxy berú viacero zdrojových obvodov a kombinujú ich do jedného výstupu. Zvyčajne sa nachádzajú medzi modulmi a meničom.
12-palcový a 1 výstupný zlučovač
"Efektívna a pohodlná, 12v1 výstupná DC zbernica, viacportový dizajn, ktorý vyhovuje vašim potrebám, zjednodušuje správu káblov."
Kombinačné boxy série CNCSGK CSPVB môžu obsahovať až 36 vstupných obvodov pri 600 V DC, 1 000 V DC alebo 1 500 V DC. Každý kanál je s poistkou. Výstupná strana je vybavená ochranou pred bleskom a ističom. Výrazne zjednodušuje vstupné zapojenie rozvodnej skrine DC a meniča. Realizujte ochranu pred bleskom, skratom a uzemnením.
Popis
- Vysoká spoľahlivosť
S DC FUSE
So zariadením na ochranu proti prepätiu DC
S jednosmerným ističom alebo jednosmerným vypínačom záťaže.
* Silná prispôsobivosť
Vysoká účinnosť a bezpečnosť, ochrana pred bleskom, ochrana pred bleskom DC prípojnice, stabilná a spoľahlivá.
- Efektívna ochrana: Použitie pokročilej technológie účinne zabraňuje poškodeniu zariadenia bleskom, aby sa zabezpečila stabilná prevádzka zariadenia.
Profesionálna AC zbernica, efektívna, bezpečná a spoľahlivá, ktorá poskytuje stabilnú napájaciu podporu pre vaše elektrické zariadenia!
Fotovoltaická rozvodná skriňa sa používa vo fotovoltaickom systéme na výrobu elektriny na zníženie spojovacieho vedenia medzi fotovoltaickým modulom a meničom. Prostredníctvom ochrany fotovoltaických špeciálnych poistiek, ističov a bleskozvodov sa zvyšuje spoľahlivosť a údržba systému je pohodlná. Používatelia môžu podľa rozsahu vstupného jednosmerného napätia meniča, určitého počtu špecifikácií rovnakých fotovoltaických modulov v sérii vytvoriť sériu fotovoltaických modulov a potom niekoľko sérií pripojených k bleskovej prípojnici fotovoltaického poľa cez bleskozvod a obvod výstup ochrany ističa, pohodlný prístup k post-invertoru.
Skriňa je vyrobená zo žiarovo pozinkovaného oceľového plechu, konštrukcia skrine je bezpečná a spoľahlivá a má dostatočnú mechanickú pevnosť, aby po inštalácii a prevádzke nedošlo k otrasom alebo deformácii komponentov. Trieda ochrany IP65, s vodotesnosťou, popolom, hrdzou, soľným sprejom, aby vyhovovala požiadavkám vonkajšej inštalácie; Súčasne je možné pristupovať až k 24 fotovoltaickým poliam; Kladné a záporné póly každej série batérií sú vybavené fotovoltaickými poistkami na ochranu a poistková základňa a poistka sa používajú spoločne na zníženie nákladov majiteľa na neskoršiu údržbu a účinnú ochranu osobnej bezpečnosti personálu údržby; Výstupná zbernica DC je vybavená fotovoltaickou bleskoistkou. Kladný k zemi, záporný k zemi, kladný a záporný medzi pozitívnou a negatívnou prepäťovou ochranou, zbernicová skrinka je vybavená modulárnou inteligentnou detekčnou jednotkou na detekciu prúdu, výstupného napätia, teploty skrinky, stavu bleskoistky, stavu ističa každého z nich séria komponentov;
Kombinátor s bleskovou aretáciou
(1) Profesionálny výkon ochrany pred bleskom, ktorý účinne zabraňuje poškodeniu elektrického zariadenia v kombinácii s pokročilou technológiou ochrany pred bleskom, poskytuje komplexnú ochranu vášho elektrického systému.
(2) Zabezpečenie kvality, vynikajúca technológia
Sila továrenskej výroby, prísna kontrola kvality, aby sa zabezpečilo, že každý výrobok spĺňa priemyselný štandard.
(3) Profesionálna tímová služba dôverná
Tím popredajných služieb, pripravený vyriešiť problémy za vás, aby používatelia nakupovali s väčšou istotou
(4) Všestranná záruka na nákup bez starostí
Starostlivé a premyslené opatrenia na ochranu po predaji, aby používatelia nakupovali bez obáv
Čo je to Solar Combiner Box 6 String?
Solárny zlučovač navrhnutý pre šesť reťazcov je elektrický kryt špeciálne navrhnutý pre fotovoltaické (PV) systémy. Slúži na agregáciu jednosmerných výstupov zo šiestich jednotlivých reťazcov solárnych panelov do jedného výstupu, ktorý sa napája do solárneho invertora.
Vyčistite vnútro skrinky kombinátora
Je dôležité udržiavať vnútro zlučovacej skrine čisté. Čistenie je možné vykonať mydlom a mäkkou navlhčenou utierkou, ale po vyčistení udržujte skrinku zlučovača suchú suchou utierkou.
Skontrolujte pripojenia interných káblov
Ešte raz skontrolujte, či zlučovač prestal fungovať. Noste izolačné rukavice a skontrolujte, či pripojené vodiče nie sú uvoľnené a či nie sú v exponovaných oblastiach poškodené oxidáciou. Výmenu materiálov musia vykonávať osoby s odbornými elektrotechnickými znalosťami.
Vymeňte spálenú poistku
Po vyhorení poistky ju nie je možné znova použiť, možno ju len vymeniť. Pred výmenou poistky nezabudnite venovať pozornosť ističu, odpojte istič a pred výmenou poistky skontrolujte pomocou multimetra.
Skontrolujte prepäťovú ochranu
Skontrolujte, či je okienko prepäťovej ochrany zelené. Ak je červená, znamená to, že zlyhala a modul je potrebné vymeniť.
Vo vnútri solárneho zlučovača sú komponenty, ktoré mu pomáhajú bezpečne plniť svoju funkciu, ktorou je zlučovanie jednotlivých reťazcov do jedného. Medzi hlavné komponenty, ktoré možno nájsť v typickej krabici, patria ističe, poistky, zariadenia na ochranu proti prepätiu, vypínač a prípojnica.
DC istič
Ističe pomáhajú chrániť obvody vedúce do zlučovača pred elektrickými poruchami, ktoré môže spôsobiť nadmerné napätie. Ich počet a hodnotenie závisí od veľkosti vašej slnečnej sústavy.
Solárna poistka
V rámci ochranných opatrení sú obvody z vášho poľa zakončené sériou poistiek na ochranu reťazca. Počas poruchy sa tieto poistky prepália a prerušia postihnutý obvod. Typy poistiek budú opäť závisieť od veľkosti vašich panelov a reťazcov.
Zariadenie na ochranu proti prepätiu
SPD je tiež jedným z najdôležitejších komponentov FV zlučovača. Spája obvody so zemou a ponúka ochranu pred elektrickými prepätiami, ku ktorým môže dôjsť.
Vypínač DC
Ide o prepínač, ktorý môžete použiť na rýchle odpojenie napájania vždy, keď je to potrebné. Spínač môže izolovať jednu časť systému, či už počas núdzovej situácie alebo na účely údržby.
Prípojnica
Je to mechanický vodič (pásik alebo koľajnica), ktorého úlohou je spojiť rôzne obvody do jedného. V podstate sa nachádza za spomínanými komponentmi, kde k nemu smerujú všetky vodiče pred dosiahnutím hlavného ističa.
Aké elektrické parametre by ste mali zvážiť pri výbere solárneho zlučovača 6 reťazcov?
Parametre vstupného výkonu
Vstupný výkon solárneho kombinátora je jedným z kľúčových faktorov pri výbere. Tento parameter sa vzťahuje na maximálny príkon, ktorý solárny zlučovač vydrží. Pri výbere je potrebné určiť príkonové parametre solárneho zlučovacieho boxu na základe celkového inštalovaného výkonu a predpokladaného výkonu fotovoltaickej stanice.
Parametre vstupného napätia
Parametre vstupného napätia sú ďalším dôležitým faktorom pri výbere solárneho kombinátora. Tento parameter sa vzťahuje na maximálne vstupné napätie, ktoré môže solárny zlučovač vydržať.
Počet okruhov
Určite počet vstupných obvodov, zvyčajne rovný počtu reťazcov;
Určte počet výstupných obvodov, tento parameter závisí hlavne od výkonu systému a použitých meničov;
Maximálny prúd
Určite menovitú špičkovú hodnotu pre PV reťazce, bežné prúdy sú pod 15A a 20A;
Vyberte vhodné čísla okruhov a maximálny prúd podľa množstva a špecifikácií solárnych panelov.
Ochrana pred bleskom
Fotovoltaické (PV) solárne zlučovacie boxy by mali mať funkcie ochrany proti prepätiu, aby sa zabránilo nárazom búrok na celé solárne energetické systémy.
Ochrana proti spätnému toku
V systémoch on-grid by solárne zlučovacie boxy mali mať funkcie ochrany proti spätnému toku, ktoré bránia tomu, aby prúd tečúci späť do siete spôsoboval škody.
Ochrana proti preťaženiu a ochrana proti skratu
Ak chcete chrániť systém pred preťažením alebo poškodením skratom, vyberte solárny zlučovač s týmito funkciami.
Komunikačná funkcia
Moderné systémy solárnej energie často využívajú vzdialené monitorovanie, ktoré na účely správy/kontroly prenáša prevádzkové údaje cez hlavný ovládač do cloudu.
Funkcia monitorovania
Funkcia monitorovania je rozhodujúca pre výkon sledovania v reálnom čase;
Typicky zahŕňa jednosmerné napätie / prúd, ako aj stav spínača / teplotu / vlhkosť atď.
Úroveň ochrany
Úroveň ochrany je dôležitým ukazovateľom pri výbere FV solárneho kombinátora. Tento parameter vyhodnocuje ochranný výkon solárneho kombinačného boxu vrátane prachotesných, vodotesných a antikoróznych aspektov.
Rozsah teplôt a pracovné prostredie
Zvážte rozsah pracovných teplôt a podmienky pre solárny kombinátor;
Reťazový vodič okolo každého reťazca je na svorke poistky. Prostredníctvom toho sa výstup vstupov fotovoltaickej poistky pre solárne fotovoltaické systémy spája do jedného vodiča, ktorý je tak pripojený k striedaču DC-AC/AC-DC. Kombinátor môže ďalej vykonávať aj ďalšie funkcie a môžete ho použiť na monitorovanie stavu žihadiel a ďalšieho súvisiaceho vybavenia. Navyše ho môžete použiť na rýchle diaľkové vypnutie celého zariadenia.
Pomáhajú pri konsolidácii všetkej prichádzajúcej energie do jedného pevného energetického zdroja. To pomáha znižovať plytvanie energiou. Na druhej strane tiež exponenciálne zvyšuje výstup. Nakoniec to šetrí veľké finančné investície a znižuje náklady na pracovnú silu. Teraz nie je používanie zlučovacej skrinky povinné. Ich použitie môžete vynechať, ak je šnúrok menej.
Vo všeobecnosti nemôžete tieto zariadenia používať, keď sú reťazce menej ako 4, pretože tri jednotlivé reťazce môžete pripojiť priamo k meniču DC-AC/AC-DC. Preto tieto zariadenia využijete hlavne pri projektoch, kde je veľké množstvo žihadiel.
Typy solárneho zlučovača 6 reťazcov
Krabice na zlučovač strún
Strunové zlučovacie boxy patria medzi najbežnejšie typy používané v solárnych inštaláciách, najmä vo veľkých projektoch. Kombinujú výstupy niekoľkých reťazcov solárnych panelov, každý s viacerými modulmi zapojenými do série. Reťazce sú spojené vo vnútri skrinky a pripojené k meniču alebo hlavnej DC zbernici. Strunové zlučovacie boxy sú cenené pre svoju jednoduchosť, škálovateľnosť a nákladovú efektívnosť, vďaka čomu sú ideálne pre rôzne aplikácie od obytných striech až po solárne farmy v úžitkovom rozsahu.
Kombinačné boxy
Zlučovacie boxy sú určené pre solárne inštalácie s vyšším počtom jednotlivých solárnych panelov, kde usporiadanie panelov do reťazcov nemusí byť realizovateľné alebo efektívne. Namiesto spájania panelov do reťazcov, zlučovacie boxy kombinujú výstupy jednotlivých panelov jednotlivo. Tento prístup ponúka väčšiu flexibilitu pri navrhovaní systému a umožňuje jemnejšiu kontrolu nad monitorovaním a údržbou na úrovni panela. Zlučovacie boxy sa bežne používajú v komerčných a priemyselných solárnych projektoch, kde je prvoradá maximalizácia výroby energie a spoľahlivosť systému.
Inteligentné kombinačné boxy
Inteligentné zlučovacie boxy predstavujú špičkovú technológiu solárnych zlučovačov, ktoré integrujú pokročilé monitorovacie, komunikačné a riadiace funkcie. Inteligentné zlučovacie boxy, vybavené vstavaným záznamom údajov, možnosťami vzdialeného monitorovania a komunikačnými rozhraniami (ako je Ethernet alebo Modbus), umožňujú monitorovanie výkonu a diagnostiku v reálnom čase na úrovni modulu alebo reťazca. Inteligentné zlučovacie boxy, ktoré poskytujú praktické informácie o výkone a zdraví systému, umožňujú operátorom optimalizovať výrobu energie, proaktívne identifikovať potenciálne problémy a zvyšovať celkovú spoľahlivosť a prevádzkyschopnosť systému. Zatiaľ čo inteligentné zlučovacie boxy vyžadujú vyššiu počiatočnú investíciu, ich dlhodobé výhody v zmysle zvýšeného výkonu, efektívnosti údržby a správy majetku odôvodňujú výdavky, najmä v komerčných solárnych inštaláciách a solárnych inštaláciách.
Jednosmerné zlučovacie boxy
Jednosmerné zlučovacie boxy sú navrhnuté špeciálne na agregovanie jednosmerných (jednosmerných) výstupov solárnych panelov a ich dodávanie do meniča alebo DC/DC meničov. Tieto boxy majú ističe alebo poistky pre každý reťazec alebo pole panelov, aby poskytovali vynikajúcu nadprúdovú ochranu a izoláciu porúch. Jednosmerné zlučovacie boxy sú navrhnuté tak, aby odolali náročným vonkajším podmienkam, s pevným krytom a tesnením odolným voči poveternostným vplyvom, ktoré chránia vnútorné komponenty pred vlhkosťou, prachom a vysokými teplotami. Sú základnými komponentmi solárnych systémov viazaných na sieť, ako aj solárnych systémov mimo siete, ktoré poskytujú kľúčové rozhranie medzi solárnym poľom a zvyškom FV systému.
Kombinačné boxy AC
Zatiaľ čo väčšina zlučovacích boxov sa zaoberá jednosmerným napájaním, striedavé zlučovacie boxy prichádzajú do úvahy v systémoch, kde sa jednosmerný prúd premieňa na striedavý (striedavý prúd) pomocou reťazcových invertorov alebo centrálnych invertorov. AC zlučovacie boxy agregujú výstupy viacerých meničov a spájajú ich do jedného AC výstupu, ktorý možno napájať do siete alebo distribuovať v rámci zariadenia. Tieto boxy integrujú ističe striedavého prúdu, zariadenia na ochranu proti prepätiu a monitorovacie zariadenia na zaistenie bezpečnosti a účinnosti distribúcie striedavého prúdu. AC kombinátory sú neoddeliteľnou súčasťou solárnych inštalácií pripojených k sieti, kde uľahčujú bezproblémovú integráciu s rozvodnou sieťou a súlad s požiadavkami na prepojenie siete.
Certifikácie
Naša továreň
Changsong Cowns moderné výskumné a vývojové centrum pre vývoj elektrických produktov s kompletnou líniou high-tech lisovania, výrobných zariadení a veľkej sily technickej podpory, okrem pokročilých konštrukčných síl poháňaných prvotriednymi inžinierskymi tímami so superpriemyselnými počítačovými systémami. Každý kus produktu je teda plne zabezpečený špičkovou kvalitou, vedeckým a novým dizajnom, ako aj vynikajúcim spracovaním.
