Môže sa DC MCCB použiť v systéme DC UPS?
Ako dodávateľ DC MCCB často dostávam otázky o kompatibilite a vhodnosti DC MCCB v rôznych aplikáciách, najmä v systémoch DC UPS (Uninterruptible Power Supply). Cieľom tohto blogu je preskúmať otázku, či je možné DC MCCB použiť v systéme DC UPS, pričom sa ponoríme do technických aspektov, výhod a úvah.
Pochopenie DC MCCB a DC UPS systémov
Najprv si ujasnime, čo sú DC MCCB a DC UPS systém. DC MCCB, alebo DC MCCB, alebo jednosmerný prúdový istič, je ochranné zariadenie navrhnuté na prerušenie toku jednosmerného prúdu v obvode, keď dôjde k nadprúdu alebo skratu. Je kľúčovou súčasťou elektrických systémov jednosmerného prúdu, pretože pomáha predchádzať poškodeniu zariadenia a zaisťuje bezpečnosť.
Na druhej strane systém DC UPS je elektrické zariadenie, ktoré poskytuje núdzové napájanie záťaže, keď primárny zdroj energie zlyhá. Zvyčajne pozostáva z batérie, nabíjačky, meniča (v niektorých prípadoch) a riadiacich obvodov. Batériová banka uchováva elektrickú energiu vo forme jednosmerného prúdu, ktorú možno v prípade potreby rýchlo dodať do záťaže.
Technická uskutočniteľnosť použitia DC MCCB v DC UPS systémoch
Jedným z hlavných dôvodov, prečo možno DC MCCB použiť v systéme DC UPS, je jeho schopnosť zvládnuť jednosmerný prúd. DC UPS systémy fungujú na jednosmerný prúd a DC MCCB je špeciálne navrhnutý tak, aby fungoval v jednosmerných obvodoch. Dokáže presne odhaliť nadprúdové a skratové poruchy v DC obvode systému UPS.
DC MCCB sú k dispozícii v rôznych prúdových hodnotách a vypínacích kapacitách. To umožňuje vysoký stupeň flexibility pri výbere vhodného MCCB pre konkrétny DC UPS systém. Napríklad, ak má systém DC UPS vysoké výkonové zaťaženie, na zabezpečenie spoľahlivej ochrany možno zvoliť DC MCCB s vyšším menovitým prúdom a vypínacou schopnosťou.
Ďalším dôležitým aspektom sú vypínacie charakteristiky DC MCCB. Môžu byť nastavené tak, aby mali rôzne vypínacie krivky, ako je okamžité, krátkodobé a dlhodobé vypnutie. V systéme DC UPS môžu byť tieto nastaviteľné vypínacie charakteristiky nastavené podľa špecifických požiadaviek záťaže a batérie. Napríklad charakteristika dlhodobého vypínania môže byť použitá na ochranu pred trvalým nadprúdom, zatiaľ čo okamžité vypnutie môže rýchlo prerušiť obvod v prípade skratu.
Výhody použitia DC MCCB v DC UPS systémoch
- Vylepšená bezpečnosť: DC MCCB poskytujú spoľahlivú nadprúdovú a skratovú ochranu. V systéme DC UPS, kde batériová banka uchováva veľké množstvo elektrickej energie, môže skrat viesť k značnému poškodeniu a bezpečnostným rizikám. DC MCCB môže rýchlo izolovať chybnú časť obvodu, čím zabráni poškodeniu komponentov UPS a zníži riziko požiaru alebo úrazu elektrickým prúdom.
- Spoľahlivosť systému: Ochranou systému DC UPS pred nadprúdovými podmienkami pomáhajú DC MCCB zlepšiť celkovú spoľahlivosť systému. Môžu zabrániť poškodeniu nabíjačky, meniča a iných komponentov a zabezpečiť, že systém UPS môže v prípade potreby naďalej poskytovať núdzové napájanie.
- Jednoduchá údržba a výmena: DC MCCB sa relatívne ľahko inštalujú, udržiavajú a vymieňajú. V prípade poruchy je MCCB ľahko prístupný a vymeniteľný bez potreby zložitých postupov. To znižuje prestoje systému DC UPS a minimalizuje dopad na pripojenú záťaž.
Úvahy pri používaní DC MCCB v systémoch DC UPS
- Zánik oblúka: Oblúky jednosmerného prúdu sa uhasia ťažšie ako oblúky striedavého prúdu, pretože jednosmerný prúd nemá prirodzený nulový bod. Keď DC MCCB preruší jednosmerný obvod, sú potrebné špeciálne techniky zhášania oblúka. Preto je nevyhnutné zvoliť DC MCCB s účinnými schopnosťami zhášať oblúk, aby sa zabezpečila spoľahlivá prevádzka v systéme DC UPS.
- Napätie a kapacita batérie: Pri výbere DC MCCB je potrebné zvážiť napätie a kapacitu batérie v systéme DC UPS. MCCB by mal byť dimenzovaný tak, aby zvládol maximálne napätie a prúd, ktoré môže dodať batéria. Napríklad, ak má batériová banka vysoké napätie a veľkú kapacitu, mal by sa zvoliť DC MCCB s vyšším menovitým napätím a prúdom.
- Charakteristiky zaťaženia: Rôzne záťaže v systéme DC UPS môžu mať rôzne charakteristiky. Niektoré záťaže môžu mať pri prvom zapnutí vysoké spínacie prúdy. DC MCCB by mal byť schopný vydržať tieto nárazové prúdy bez falošného vypnutia. Je potrebné analyzovať charakteristiky záťaže a zvoliť DC MCCB s príslušnými nastaveniami vypínania.
Súvisiace produkty a ich aplikácie

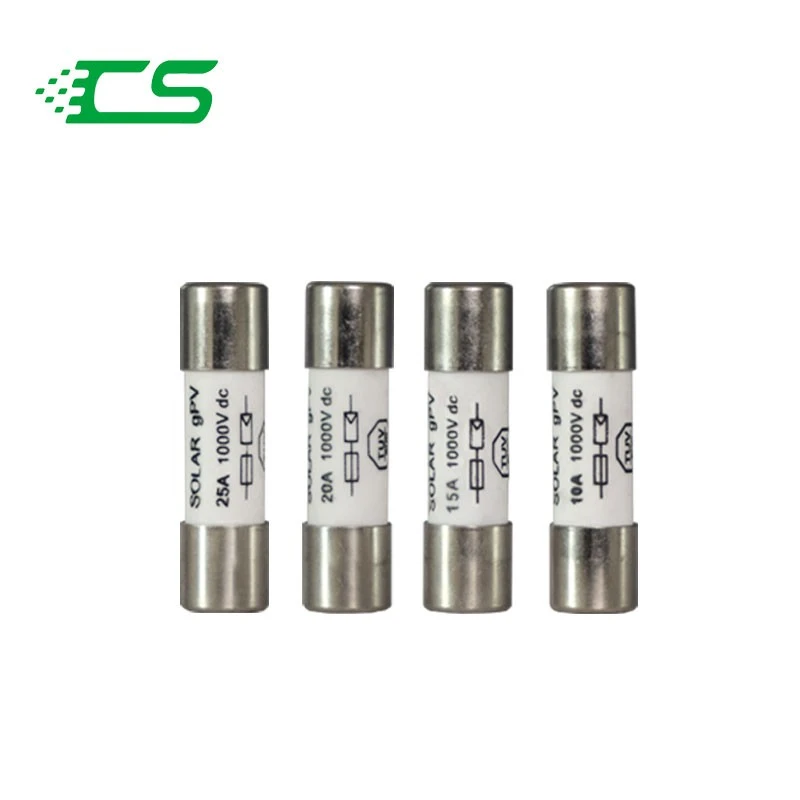

Okrem DC MCCB existujú ďalšie produkty, ktoré sú relevantné pre DC elektrické systémy, ako naprOchranné poistky solárneho DC Link. Tieto poistky sú určené na ochranu jednosmerných vedení v solárnych systémoch, ktoré tiež fungujú na jednosmerný prúd. Môžu poskytnúť dodatočnú ochranu v prípade, že DC MCCB nefunguje správne.
Transformátory na zvýšenie distribúcie energiesú ďalšou dôležitou súčasťou elektrických systémov. Hoci sa často používajú v systémoch striedavého prúdu, existujú aj transformátory kompatibilné s jednosmerným prúdom, ktoré možno použiť v systémoch DC UPS na úpravu úrovní napätia.
Zachycovač bleskovje rozhodujúci pre ochranu elektrických systémov pred údermi blesku. V systéme DC UPS môže bleskojistka zabrániť poškodeniu systému spôsobenému prepätím spôsobeným bleskom.
Záver
Záverom možno povedať, že DC MCCB možno efektívne použiť v systéme DC UPS. Jeho technická realizovateľnosť, výhody z hľadiska bezpečnosti a spoľahlivosti a možnosť nastavenia podľa špecifických požiadaviek z neho robia vhodnú voľbu na ochranu DC obvodu v systéme UPS. Pri výbere DC MCCB je však potrebné starostlivo zvážiť faktory, ako je zhášanie oblúka, napätie a kapacita batérie a charakteristiky záťaže.
Ak hľadáte vysokokvalitné DC MCCB pre váš systém DC UPS alebo máte akékoľvek otázky týkajúce sa ich použitia, odporúčame vám obrátiť sa na diskusiu o obstarávaní. Náš tím odborníkov je pripravený pomôcť vám pri výbere najvhodnejšieho DC MCCB pre vaše špecifické potreby.
Referencie
- "Elektrická ochrana v jednosmerných systémoch" - Príručka elektrotechniky
- "Návrh a prevádzka systému UPS" - Power Electronics Journal
- "DC Circuit Breaker Technology" - IEEE Transactions on Power Delivery
