Ahoj! Ako dodávateľ jednosmerných zlučovacích boxov pre FV systémy dostávam často otázku, ako skontrolovať izolačný odpor týchto boxov. Je to zásadný krok pri zaistení bezpečnosti a účinnosti vášho FV nastavenia. Poďme sa teda ponoriť a rozobrať celý proces.
Prečo kontrolovať izolačný odpor?
Než sa dostaneme k návodu, povedzme si rýchlo o tom, prečo je kontrola izolačného odporu zlučovača jednosmerného prúdu taká dôležitá. Vo FV systéme zlučovač jednosmerného prúdu zbiera jednosmerný prúd z viacerých solárnych panelov a spája ho do jedného výstupu. Ak dôjde k narušeniu izolácie v krabici, môže to viesť k elektrickému úniku, čo nielen znižuje účinnosť systému, ale predstavuje aj vážne bezpečnostné riziko. Únik elektrického prúdu môže spôsobiť šok, požiar a poškodenie zariadenia. Preto sú pravidelné kontroly izolačného odporu nevyhnutné, aby váš FV systém fungoval hladko a bezpečne.
Nástroje, ktoré budete potrebovať
Na kontrolu izolačného odporu zlučovača jednosmerného prúdu budete potrebovať niekoľko nástrojov. V prvom rade budete potrebovať tester izolačného odporu, známy aj ako megger. Toto zariadenie meria odpor medzi vodičmi a zemou alebo medzi rôznymi vodičmi. Uistite sa, že megger, ktorý používate, je dimenzovaný na napätie vášho FV systému. Na bezpečný prístup ku svorkám v zlučovači budete potrebovať aj sadu izolovaných nástrojov, ako sú skrutkovače a kliešte. A samozrejme nezabudnite na svoju bezpečnostnú výbavu vrátane ochranných okuliarov a izolovaných rukavíc.
Predbežná kontrola príprav
Pred začatím testovania je potrebné urobiť niekoľko vecí. Najprv sa uistite, že je FV systém vypnutý. To znamená odpojiť solárne panely od zlučovača a vypnúť všetky ističe alebo spínače v systéme. To je dôležité, aby sa zabránilo akýmkoľvek elektrickým šokom počas procesu testovania. Potom vizuálne skontrolujte skrinku zlučovača, či nejaví známky poškodenia, ako sú praskliny, popáleniny alebo uvoľnené spojenia. Ak spozorujete nejaké problémy, je najlepšie ich vyriešiť pred pokračovaním v teste izolačného odporu.
Proces testovania
- Izolujte okruh: Keď je systém vypnutý a skontrolujete skrinku, musíte izolovať obvod, ktorý idete testovať. To zvyčajne zahŕňa odpojenie všetkých vstupných a výstupných káblov od zlučovača. Uistite sa, že ste káble označili, aby ste ich neskôr mohli správne pripojiť.
- Nastavte Megger: Zapnite megger a nastavte ho na vhodný rozsah napätia pre váš FV systém. Väčšina fotovoltaických systémov pracuje pri 600 V alebo 1 000 V DC, preto sa uistite, že megger je nastavený na správne napätie.
- Pripojte Megger: Pripojte jeden vodič meggera k vodiču, ktorý chcete testovať. Môže to byť kladný alebo záporný pól v zlučovacom boxe. Pripojte druhý vodič k uzemňovacej svorke zlučovacej skrinky. Uistite sa, že pripojenia sú bezpečné.
- Vykonajte meranie: Po pripojení meggera stlačte testovacie tlačidlo a počkajte, kým sa hodnota stabilizuje. Hodnota izolačného odporu sa zvyčajne meria v megaohmoch (MΩ). Dobrá hodnota izolačného odporu pre FV systém je zvyčajne nad 1 MΩ. Ak je hodnota výrazne nižšia, môže to znamenať problém s izoláciou.
- Otestujte ostatné vodiče: Opakujte postup pre všetky vodiče v zlučovači. To zahŕňa testovanie izolačného odporu medzi rôznymi vodičmi, ako sú kladné a záporné svorky.
Interpretácia výsledkov
Ak je hodnota izolačného odporu v prijateľnom rozsahu (zvyčajne nad 1 MΩ), potom je izolácia v zlučovači v dobrom stave. Ak je však hodnota nižšia, ako sa očakávalo, môže to znamenať problém s izoláciou. Môže to byť spôsobené vlhkosťou, poškodením alebo starnutím izolačného materiálu. V takom prípade budete musieť problém ďalej skúmať, aby ste našli zdroj problému. Možno budete musieť skontrolovať vniknutie vody, poškodené káble alebo uvoľnené spojenia.
Riešenie problémov a údržba
Ak zistíte, že izolačný odpor je nízky, tu je niekoľko krokov, ktoré môžete podniknúť na vyriešenie problému. Najprv skontrolujte, či v skrinke zlučovača nie sú viditeľné známky poškodenia alebo vlhkosti. Ak uvidíte vodu alebo kondenzáciu, budete musieť škatuľu vysušiť a opraviť všetky netesnosti. Môžete tiež skontrolovať káble, či nie sú prerezané alebo odreté. Ak je kábel poškodený, mal by byť vymenený.

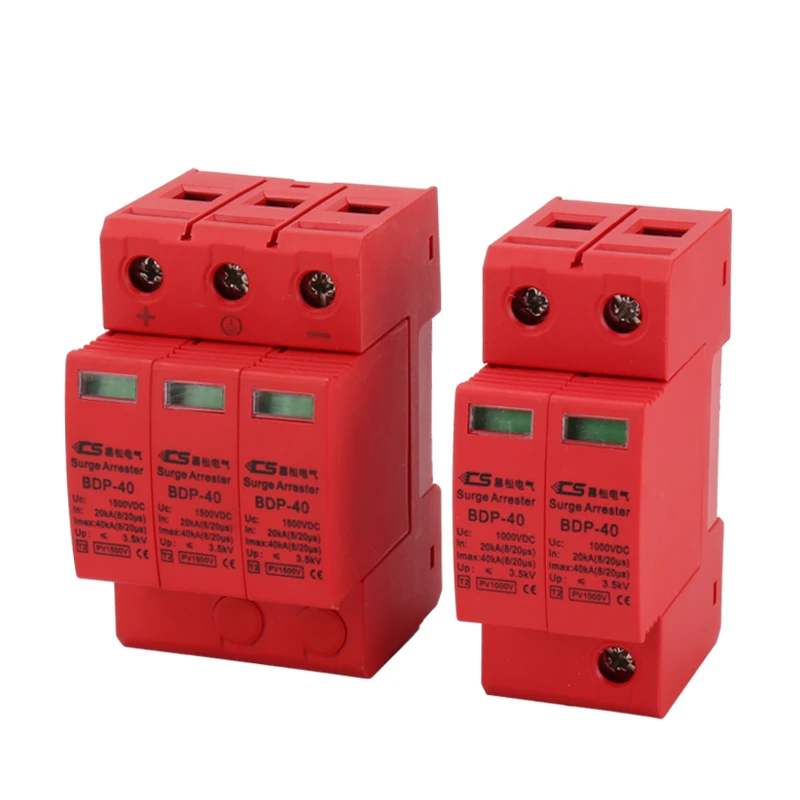

Pravidelná údržba je tiež kľúčom k zaisteniu dlhodobého výkonu izolácie v zlučovači jednosmerného prúdu. To zahŕňa pravidelné čistenie krabice, aby ste odstránili nečistoty a nečistoty, a kontrolu tesnosti spojov. Môžete tiež zvážiť použitiePrepäťové blokátoryna ochranu zlučovacej skrinky pred napäťovými špičkami, ktoré môžu časom poškodiť izoláciu.
Ďalšie súvisiace komponenty
Okrem zlučovača jednosmerného prúdu sú vo FV systéme ďalšie dôležité komponenty. napr.Solárna rozvodná skriňasa používa na distribúciu jednosmerného prúdu zo zlučovacej skrine do iných častí systému. ASolárny box pripojený k sietije rozhodujúce pre bezpečné pripojenie FV systému k sieti. Tieto komponenty je tiež potrebné pravidelne udržiavať a testovať, aby sa zaistila celková bezpečnosť a účinnosť FV systému.
Záver
Kontrola izolačného odporu zlučovača jednosmerného prúdu vo FV systéme je pomerne jednoduchá, ale mimoriadne dôležitá úloha. Dodržiavaním vyššie uvedených krokov môžete zaistiť, že váš FV systém je bezpečný a funguje čo najlepšie. Pamätajte, že pravidelné testovanie a údržba sú kľúčom k predchádzaniu problémom a predĺženiu životnosti vášho zariadenia.
Ak hľadáte vysokokvalitné zlučovače jednosmerného prúdu alebo iné komponenty fotovoltického systému, sme tu, aby sme vám pomohli. Naše produkty sú navrhnuté tak, aby spĺňali najvyššie štandardy bezpečnosti a výkonu. Radi by sme sa s vami porozprávali o vašich konkrétnych potrebách a o tom, ako vám môžeme pomôcť s nastavením alebo údržbou vášho FV systému. Neváhajte preto osloviť diskusiu o obstarávaní.
Referencie
- Solar Energy International. Príručka inštalácie a údržby FV systému.
- Normy Medzinárodnej elektrotechnickej komisie (IEC) pre fotovoltické systémy.
